10.การทำงานของ เมนบอร์ด (Mainboard)
[ Mainboard ]เมน บอร์ดเป็นอุปกรณ์ที่สำคัญรองมาจากซีพียู เมนบอร์ดทำหน้าที่ควบคุม ดูแลและจัดการๆ ทำงานของ อุปกรณ์ชนิดต่างๆ แทบทั้งหมดในเครื่องคอมพิวเตอร์ ตั้งแต่ซีพียู ไปจนถึงหน่วยความจำแคช หน่วยความจำหลัก ฮาร์ดดิกส์ ระบบบัส บนเมนบอร์ดประกอบด้วยชิ้นส่วนต่างๆ มากมายแต่ส่วนสำคัญๆ ประกอบด้วย 1. ชุดชิพเซ็ต
2. หน่วยความจำรอมไบออส และแบตเตอรรี่แบ็คอัพ
3. หน่วยความจำแคชระดับสองสิ่งสำคัญในการเลือกซื้อ
สิ่ง สำคัญในการพิจารณาเลือกซื้อเมนบอร์ดสำหรับเครื่องคอมพิวเตอร์นั้น คุณจะต้อง พิจารณาในส่วนต่าง ๆ ที่มีส่วนสำคัญและเกี่ยวข้องกับการทำงานให้เกิดประสิทธิภาพมากที่สุด อาทิเช่น ความคอมแพตทิเบิลของเมนบอร์ดกับซีพียู, ซิพเซต, ไบออส,I/O chips, พอร์ตต่าง ๆ รวมทั้งรูปแบบหรือโครงสร้างของเมนบอร์ดด้วย ฯลฯ นอกจากนี้สิ่งหนึ่งที่สำคัญอีกประการก็คือ ยี่ห้อและรุ่นของเมนบอร์ดที่จะนำมาใช้กับการทำงานที่ต้องการและประสิทธิภาพ ในการทำงาน ที่ได้รับ
เมนบอร์ดในปัจจุบัน
เริ่มจากอดีตจนถึงปัจจุบัน หน้าตาของเมนบอร์ดและประสิทธิภาพในการทำงานของเมนบอร์ด มีการพัฒนาและเปลี่ยนแปลงให้มีประสิทธภาพในการทำงานมากขึ้น ซึ่งในปัจจุบันนี้เมนบอร์ด ที่กำลังเป็นที่นิยมกันก็คงจะหนีไม่พ้นเมนบอร์ดเพนเทียมที่แซงหน้าเมนบอร์ด รุ่น 486 ที่กำลัง จะกลายเป็นเมนบอร์ดที่ถูกทอดทิ้ง เนื่องจากประสิทธิภาพที่เหนือกว่าของเมนบอร์ด เพนเทียม อีกทั้งแนวโน้มที่กำลังมาแรงของเมนบอร์ดเพนเทียมโปรที่มีการเปิดตัว ผลิตภัณฑ์ออกมามาก ขึ้น จึงเป็นส่วนหนึ่งที่ทำให้ผู้ใช้คอมพิวเตอร์ให้ความสนใจและจับตามองความ เคลื่อนไหวอย่าง ต่อเนื่อง
เมนบอร์ดที่มีคุณลักษณะที่เรียกว่า ATX Form Factor นั่นก็คือการจัดองค์ประกอบหรือวงจร ต่าง ๆ บนเมนบอร์ดให้มีความกระชับ และเสันทางเดินวงจรใกล้ที่สุด นอกจากนี้ยัง built-in พวกพอร์ตต่าง ๆ ไว้ เช่น Com1, Com2, PS/2 Keyboard, Mouse และ Parallelไว้บน เมนบอร์ดอีกด้วย คุณลักษณะสำคัญ ในการเลือกซื้อคุณลักษณะ ATX
เมน บอร์ดในปัจจุบันมีการปรับเปลี่ยนและพัฒนารูปแบบให้มีความกระชับและมีความ สามารถ เพิ่มขึ้น ซึ่งเมนบอร์ด ATX นั่นก็คือ เมนบอร์ดที่ออกแบบวงจรให้มีความกะทัดรัดมากขึ้น ซึ่ง จะทำให้มีความเร็วในการทำงานเพิ่มขึ้นประมาณ 10% รวมทั้งส่วนของ I/O Controler ที่มีอยู่ บนเมนบอร์ด และพวกพอร์ตต่าง ๆ เช่น Com1, Com2, PS/2, Parallel port, Mouse, มีติดอยู่กับบอร์ดให้เลย
นอกจากนี้ในส่วนของ IR (infrared) Com Port ยังป็นอีกส่วนบนเมนบอร์ดซึ่งจะช่วยในเรื่อง ของการส่งรับข้อมูลโดยผ่านอุปกรณ์ที่สนับสนุนระบบอินฟราเรดอย่างพวก คีย์บอร์ด และ เครื่องพิมพ์ เช่น เครื่องพิมพ์เลเซอร์รุ่นใหม่ ๆ ของ HP ทุกรุ่นจะสนับสนุนการทำงานระบบ อินฟราเรด
USB (Universal Serial Bus)
ช่อง ต่อ I/O ที่สามารถต่ออุปกรณ์เพิ่มเติมแบบ Plug & Play ซึ่งมีความเร็วในการส่งผ่าน ข้อมูลสูงสุด 12 Mbและต่ำสุด 1.5 Mb (ขึ้นอยู่กับอุปกรณ์ที่ต่อเชื่อม)
เมนบอร์ดที่พร้อมด้วยเทคโนโลยี USB (Universal Serial Bus ) ซึ่ง USB ที่ว่านี้เป็น I/O ที่เพิ่มเติมเข้ามาบนเมนบอร์ด สำหรับต่ออุปกรณ์ Plug and Play โดยในส่วนของ USB นี้ จะเป็นการเสริมประสิทธิภาพในการใช้งานเมนบอร์ดเพิ่มมากขึ้น ช่วยให้ผู้ใช้สามารถต่อ เชื่อมอุปกรณ์ต่าง ๆ เข้ากับพีซีได้อย่างง่ายดาย เช่น การเชื่อมต่อจอภาพ, เครื่องพิมพ์, โมเด็ม, สแกนเนอร์, กล้องดิจิตอล,จอยสติกซ์, ลำโพงดิจิตอล ฯลฯ USB มีความเร็ว (data rate) สูงสุด 12 Mbps และต่ำสุด 1.5 Mbps (ขึ้นอยู่กับอุปกรณ์ที่ต่อเชื่อม) นับว่า USB ที่พัฒนาออกมานี้เป็น การประชันกับการ์ด SCSI ซึ่งคาดว่าในอนาคตคงจะเป็นที่นิยมกันมากขึ้น และอาจจะเป็น อีกออปชันหนึ่งที่ถูกพิจารณาเลือกซื้อเมนบอร์ดในอนาคต
Pipelined Burst Cache
เมน บอร์ดนับว่าเป็นหัวใจหลักเลยทีเดียวในการทำงานของเครื่องคอมพิวเตอร์เพราะ เป็นแผง วงจรที่รวบรวมหน้าที่ของชิ้นส่วนต่าง ๆ ของเครื่องคอมพิวเตอร์ในการทำงานไว้อย่างครบถ้วน ดังนั้นอีกสิ่งหนึ่งที่ผู้ใช้ควรพิจารณาด้วยก็คือส่วนที่เรียกว่า Pipelined Burst Cache ซึ่งในส่วนนี้ เพิ่งจะมีการพัฒนาขึ้นใช้บนเมนบอร์ดเพนเทียมเป็นครั้งแรกเมื่อไม่นานมานี้ ในระยะแรก ๆ นั้นจะเป็นเพียงโมดุลที่แยกย่อยให้ติดตั้งเพิ่ม แต่ในปัจจุบันได้มีการ built-in ลงบนเมนบอร์ดเลย
Pipelined Burst Cache นี้เป็นแคชที่เร็วกว่าแคชธรรมดา และมีหน้าที่เป็นบัฟเฟอร์ใน การรับส่งข้อมูลระหว่าง CPU กับ RAM ซึ่งจะช่วยให้ผู้ใช้สามารถทำงานได้รวดเร็วขึ้น
I/O chips
สิ่งสุดท้าย ที่จะกล่าวถึงความสำคัญที่เกี่ยวข้องกับการเลือกซื้อเมนบอร์ดก็คือ I/O chips อาทิเช่น ชิพ UART16550 ซึ่งเป็นชิพที่ช่วยในการควบคุมการ Input และ Output ของ อุปกรณ์ที่ต่อเข้ากับเครื่องคอมพิว เตอร์ที่เป็น Com Ports โมเด็มความเร็วสูงในปัจจุบัน จะต้องการส่วนนี้ ซึ่งส่วนใหญ่จะมีอยู่แล้วบนเมนบอร์ดปัจจุบันทุกรุ่น นอกเหนือจากสิ่งต่าง ๆ ดังกล่าวข้างต้นที่เป็นปัจจัยต่อการพิจารณาเลือกซื้ อเมนบอร์ดแล้ว ยังมีสิ่งที่ควรจะพิจารณา เพิ่มเติมร่วมด้วยนั่นก็คือการปรับ Voltage ซึ่งบนเมนบอร์ดจะมีตัว Regulator สำหรับแปลง ไฟโดยสามารถเซตได้ที่จัมเปอร์
เมนบอร์ดเป็นอุปกรณ์ที่สำคัญรองมาจากซีพียู เมนบอร์ดทำหน้าที่ควบคุม
ดูแลและจัดการๆ ทำงานของ อุปกรณ์ชนิดต่างๆ แทบทั้งหมดในเครื่องคอมพิวเตอร์ ตั้งแต่ซีพียู
ไปจนถึงหน่วยความจำแคช หน่วยความจำหลัก ฮาร์ดดิกส์ ระบบบัส บนเมนบอร์ดประกอบด้วยชิ้นส่วนต่างๆ
มากมาย เมนบอร์ดที่ใช้งานในปัจจุบันนั้นส่วนใหญ่เป็นแบบ
ATX เกือบทั้งหมดแล้ว เทคโนโลยีของเมนบอร์ดเองก็ได้มีการพัฒนาไปมากเช่นกัน
ซึ่งมีเทคโนโลยีเข้ามาในการเพิมประสิทธิภาพให้ดียิ่งขึ้น
มีสีสันที่สวยงามโดยเฉพาะคนที่ชอบแต่งเครื่องของตัวเองจะเลือกสีสันที่มี
ความสวยงาม
มารู้จักส่วนประกอบของเมนบอร์ด
1.ซ็อกเก็ตซีพียู
2. พอร์ตที่ใช้ในการเชื่อมต่อ
ทางด้านหลังของ เครื่องคอมพิวเตอร์นั้นจะมีพอร์ตที่ใช้ในการเชื่อมต่ออุปกรณ์ต่างๆ ที่อยู่ภายนอก ซึ่งแต่ล่ะพอร์ตจะมีรูเสียบเฉพาะของอุปกรณ์ที่ต่อนั้นจะไม่ค่อยต่อผิดกัน มาดูตัวอย่างกันว่าแต่ล่ะพอร์ตนั้นใช้ต่อกับอะไรบ้าง
2. Firewire เป็นพอร์ตการเชื่อมต่อที่มีลักษณะคล้ายกับ USB ซึ่งมีอัตราความเร็วกว่า ด้วยมาตรฐาน IEEE 1394a มีอัตราการเชื่อมต่อรับ/ส่งข้อมูล 400MB/s อุปกรณ์ที่มีการเชื่อมต่อเช่น ฮาร์ดดิสก์แบบภายนอก
3.eSATA เป็นการเชื่อมสำหรับ ฮาร์ดดิสก์แบบภายนอก เช่นกัน
4. USB เป็นการเชื่อมต่อภายนอกแบบต่างๆ แล้วจะมีพอร์ตนี้มากเป็นพิเศษเพราะว่ามีอุปกรณ์ที่เชื่อมต่อได้หลากหลาย อย่างเช่นเครื่องพิมพ์ เมาส์ และอื่นๆอีก รวมถึงเฟรตไดร์ด้วย สำหรับความเร็วแล้วอยู่ที่ 480MB/s
5.LAN ช่องการเชื่อมต่อแลน ใช้สำหรับการเชื่อมต่อเครือข่ายที่อยู่ในระบบ
6. ช่องต่อเสียง ไว้สำหรับการเชื่อมต่อเสียง ทั้งเสียง Input และ Output ทั้งลำโพง ทั้งไมค์
3.สล็อต์ AGP
ใช้สำหรับการเชื่อมต่อของการ์ดแสดงผล มีทั้ง AGP และ PCI Express เพื่อเชื่อมต่อให้กับมอนิเตอร์ใช้ในการแสดงผล
4.สล็อต PCI
ใช้สำหรับการเชื่อมต่อการ์ดต่างๆที่ไม่ต้องการความเร็วสูงมากนัก เช่นการ์ดเสียง การ์ดแลน และโมเด็มใช้สำหรับการเชื่อมต่อ
5.ตัวอ่านแผ่นดิสก์
ซึ่งปัจจุบันไม่ได้ใช้แล้วแต่ให้สำหรับการเชื่อมต่อ Memory Card ต่างๆ แต่ต้องชื้อตัวมาเพิ่ม
6.ซิปเซต
ถือได้ว่าเป็นมีความสำคัญ เพราะทำหน้าที่ควบคุมการทำงานต่างๆบนเมนบอร์ด โดยจะมีซิปเซตอยู่ 2 ส่วนด้วยกันคือ
- North Bridge จะทำหน้าที่คอบควบคุม ซีพียู แรม และการ์ดแสดงผล
- South Bridge จะทำหน้าที่ควบคุมสล็อตต่างๆ
7.หัวต่อ SATA
ซึ่งใช้ในการเชื่อมต่อฮาร์ดดิสก์ แบบ SATA ซึ่งเป็นการเชื่อมต่อแบบอนุกรม ซึ่งมีข้อดีทั้งประหยัดพลังงานและประหยัดพื้นที่ อีกทั้งยังทำให้ระบายความร้อนภายในเคสได้ดีอีกด้วย
8.หัวต่อแบบ IDE
ใช้ในการเชื่อมต่อแบบ IDE ทั้งแบบที่เป็นฮาร์ดดิสก์ และ CD/DVD ROM
9.ต่อแหล่งจ่ายไฟ

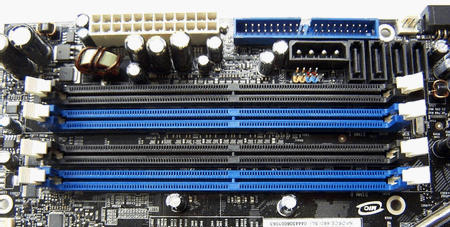

10.ซ็อกเก็ตแรม
11.ตัวเชื่อมปุ่มควบคุม
ใช้ในการเชื่อมต่อปุ่ม Power ปุ่ม รีสตาร์ และแสดง ไฟของการทำงานฮาร์ดดิสก์ และไฟขณะทำงาน
12.ตัวต่อ USB
ใช้ในการเชื่อมต่อ USB ภายในเคส เพื่อเพิ่มในการเชื่อมต่อ USB ที่มากขึ้น
